SignMasterV3切割定位软件一款集设计和制作标志

SignMasterV3切割定位软件一款集设计和制作标志、印字、标识、使用刀乙烯贴花于一体的专业型软件。该软件具有普通切割及巡边定位切割的双重功效.

此软件为正式版本,需单独购买,安装可以使用光盘安装或者网上下载安装

软件安装包可以使用随机软件光盘安装

或者SignMaster套切软件下载链接：http://fcws6.com/downloads/signmaster/__SignMaster_UniverDSR.exe

详细安装步骤:

1.打开安装包后,点击

2.选择安装语言为中文后确认

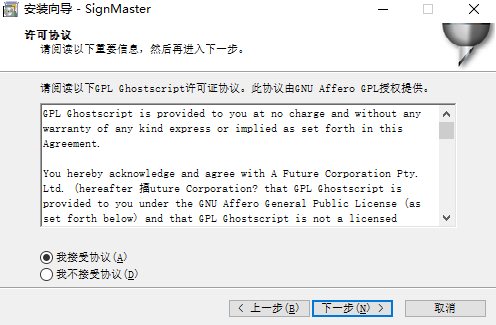

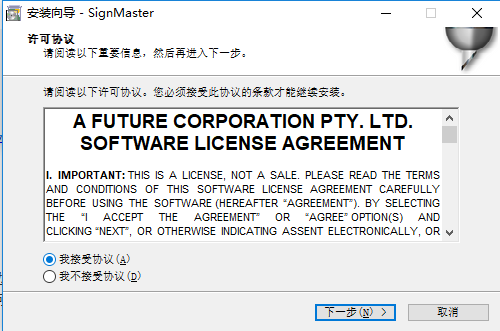

3.接受许可协议点下一步

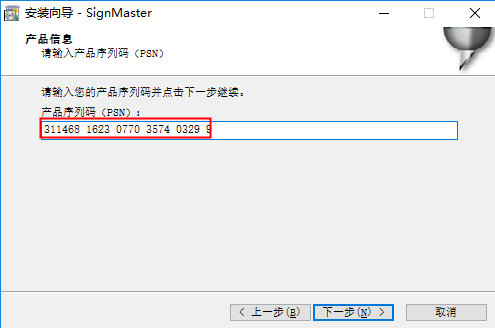

4.  输入光盘盒上的PSN激活码再点下一步

(在PSN码前加311468显示速驰品牌)

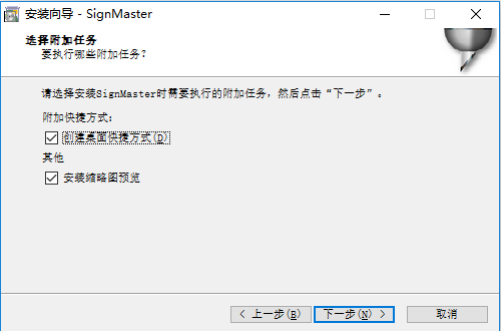

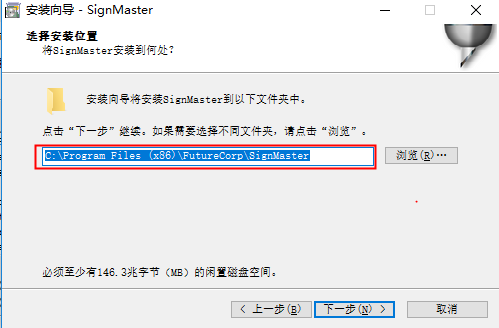

5.  选择软件安装目录,一般默认即可.

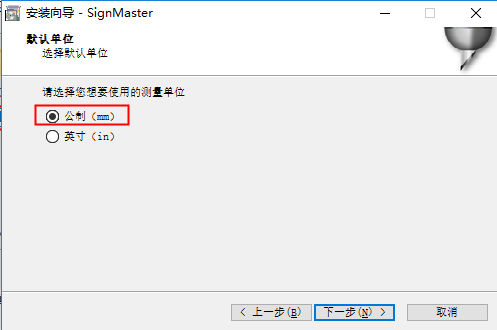

6.  软件单位为毫米公制

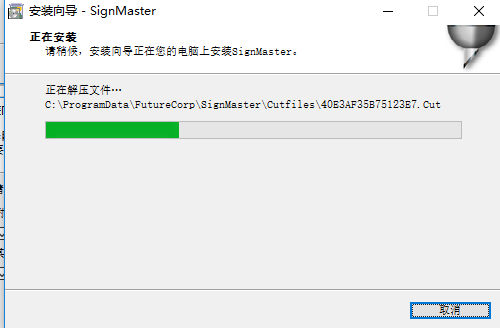

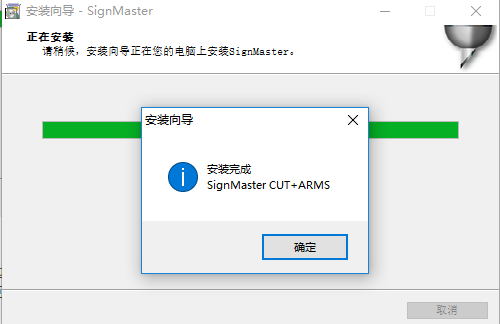

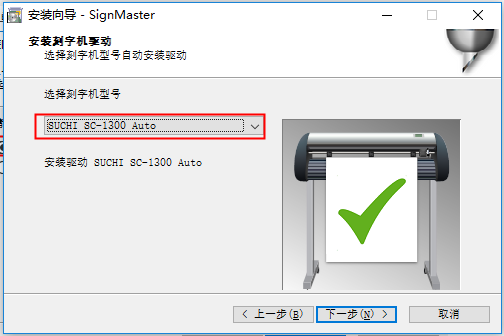

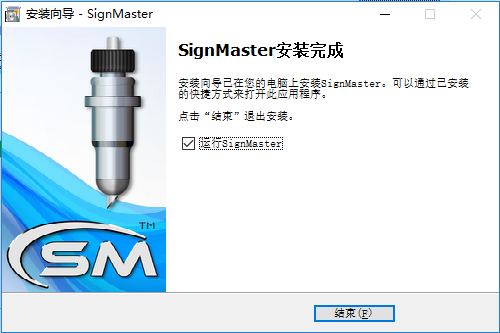

7.  选择所购买的刻字机型号,然后下一步,直到完成安装.

软件的注销:

如果软件需要在其他电脑上使用,必需先进行注销

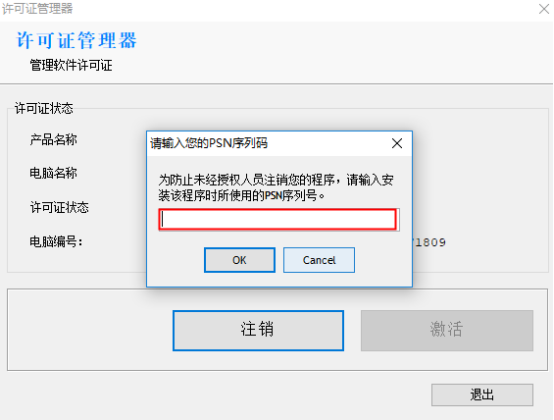

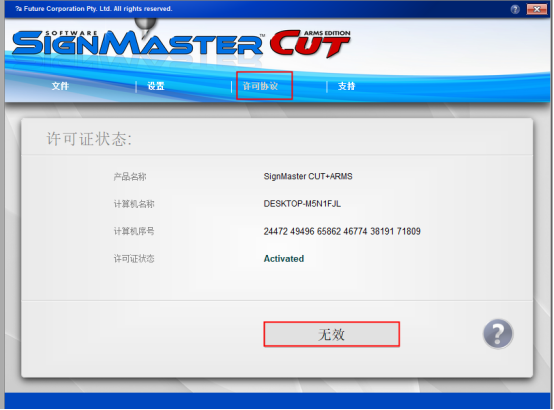

点击许可协议,再点无效,输入PSN码后即可.

8.  用数据线或U盘输出设置:

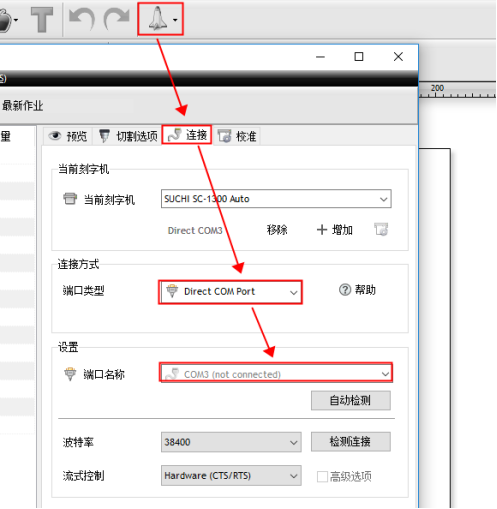

a.用数据线连接,把USB线和电脑接好后,开机,按下图打开切割后台进行设置.

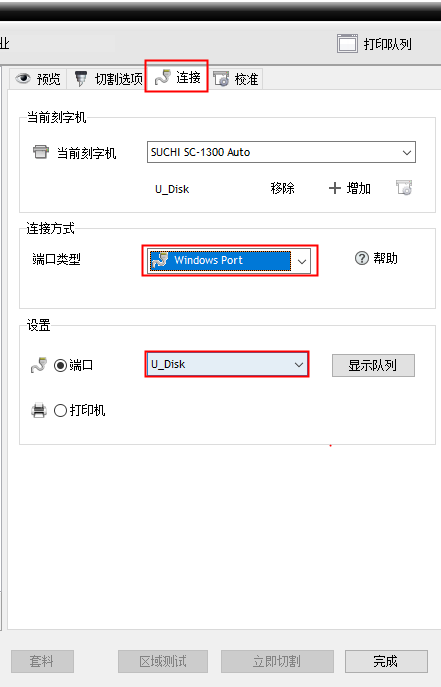

b.用U盘保存方式 打开切割后台后按下图设置

SC系列:U盘插到机器上 按Repeat键2下 屏幕显示U DISK 时 ，按Enter  进入U盘，按方向键找到对应的文件 按enter开始工作。

SK和SU系列直接按触摸屏上的U盘文件图标就可以选择.

自动巡边轮廓切割教程

一、 如何制作图 并打印.

1、 打开安装好的Signmaster 软件

2、 导入JPG,BMP,,AI,TIF等 格式的图片.

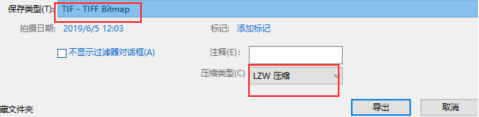

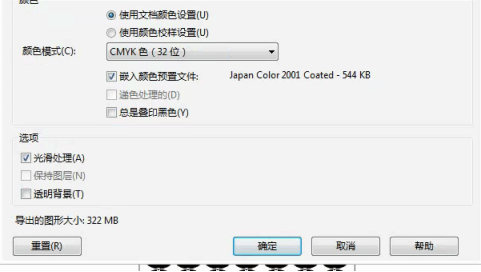

（TIF 格式图片保存格式如下图）

3、 选择文件–导入 –选择所需要切割的图片.

4、 提取轮廓线:

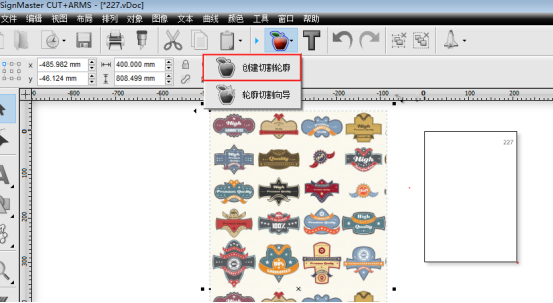

选中下图（创建切割轮廓）

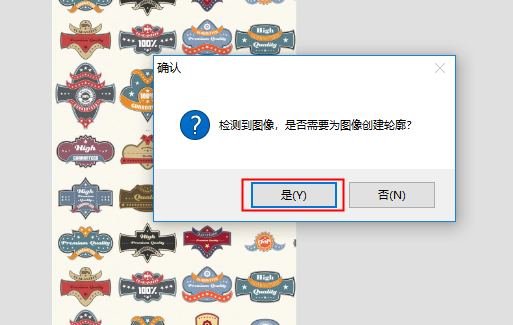

 在弹出检测到图像,是否创建轮廓对话框中选择”是” 会弹出下面对话框

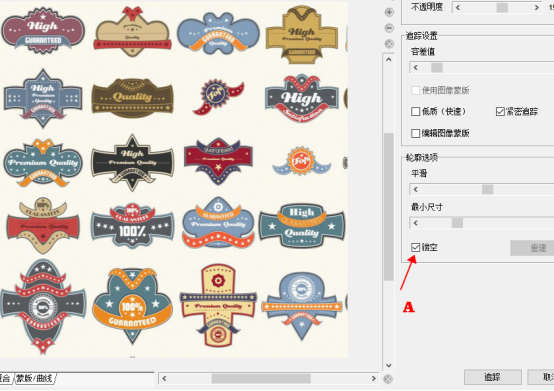

上图A处,勾选镂空是把图片内的空白区域也切割,一般不需要勾选.设置完后点追踪，

追踪完成后点应用,弹出下图对话框:

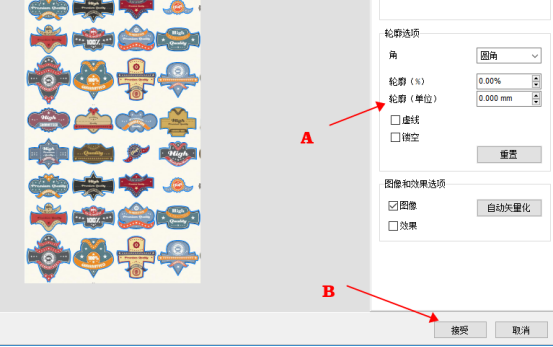

图A处轮廓单位是指切割线的白边预留量,值为正数是向外扩边,值为负数时向内收缩.

切割轮廓与图案距离设置 可以在 “轮廓（单位）”处设置！

5、 增加切割标记:

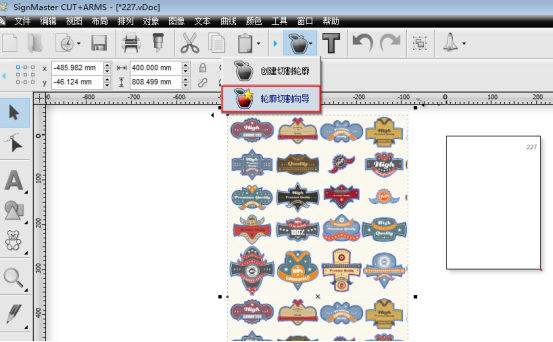

点击”轮廓切割向导”

切割文件大于800MM时,系统自动生成分段切割角线.

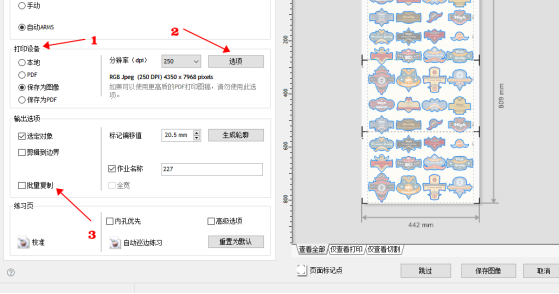

标记1处的打印设备,可选择是本地打印机打印,还是存成图片或PDF格式.

一般写真图片都选择”保存为图像”

标记2处的选项是更改输出图片的格式为JGP还是TIF.

标记3处执行批量复制功能.

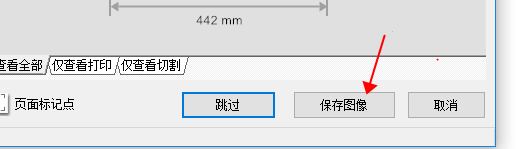

以上参数一般默认即可. 生成标记点后,选择”保存图像”即可保存生成好定位角线的图片去打印.

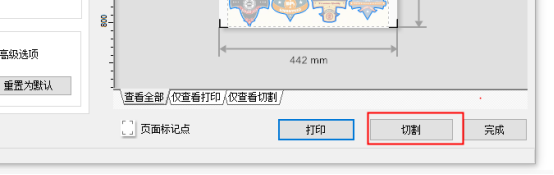

保存图像后会自动弹出以下切割页面：

6.在点切割之前请按以下方法安装好材料并设置好刻刀停靠位置.

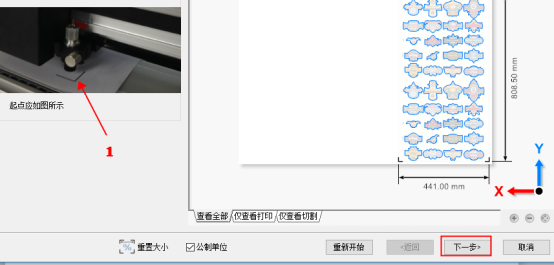

将打印好的图放到机器上，刀尖放在第一个MARK 里（直角中心）如图1：注意放图的右侧是有123数字标准的，不要放反。

移好刀头位置后,点下一步,跑车会自动扫描四个标记点后执行切割指令.
